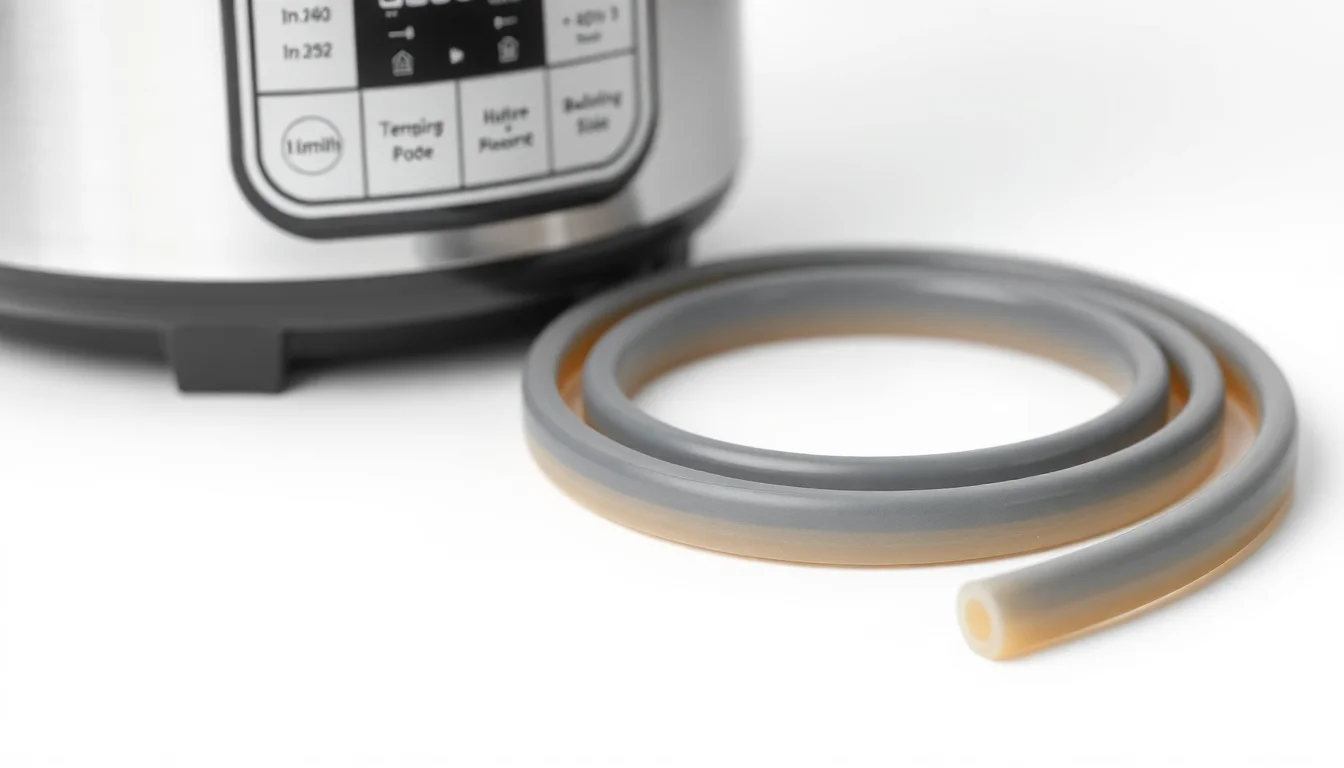

炊飯器用シリコーンシールストリップ | OEMサプライヤー
著者 州信シーリング エンジニアリングチーム · · 2 閲覧
業務用炊飯器（蒸飯柜）は、密閉ストリップが特定のポリマーマトリックス（白金硬化・高温加硫シリコーン）で設計されているため、圧力と蒸気を保持します。この素材は、120℃の蒸気暴露1000時間後でも95%以上の弾性回復を維持します。これがないと蒸気が漏れ、エネルギー効率が低下し、調理サイクルが失敗します。
耐蒸気性シリコーンガスケットの材料性能ベンチマーク
以下のデータはすべて、70 ± 5 Shore Aデュロメータのシリコーンコンパウンドを使用した当社の生産ロット試験（ASTM D573: 熱老化、ASTM D395 Method B: 圧縮永久歪、ISO 1817: 耐液性）に基づきます。
| 特性 | 標準食品グレードシリコーン | 高温耐蒸気シリコーン（当社ZHX-980シリーズ） | EPDM（比較用） |
|---|---|---|---|
| 使用温度範囲（連続） | -40℃～200℃ | -50℃～260℃ | -40℃～150℃ |
| 引張強度（MPa） | 6.5 – 7.5 | 9.0 – 11.0 | 8.0 – 10.0 |
| 破断伸び（%） | 350 – 450 | 400 – 550 | 300 – 400 |
| 圧縮永久歪（22h / 175℃、%） | 25 – 35 | 12 – 18 | 40 – 55 |
| 熱老化（1000h / 200℃） | 硬度変化 +10単位 | 硬度変化 +3単位 | 150℃以上では評価なし |
| 耐オゾン性（ASTM D1149） | 優れる | 優れる | 良好 |
| 耐酸・耐アルカリ性（10% H₂SO₄、10% NaOH、7日間） | 重量変化 < 2% | 重量変化 < 1% | 重量変化 3–5% |
| 難燃性（UL 94） | V-1 | V-0 | HB |
| 耐油性（IRM 903、70h / 100℃） | 膨潤 5–8% | 膨潤 3–5% | 膨潤 15–25% |
圧縮永久歪が決定的パラメータである理由
30分ごとに25℃と120℃の間でサイクルする炊飯器蓋ガスケットでは、圧縮永久歪が5000サイクル後の漏れ率を直接決定します。当社のZHX-980シリーズは、175℃（ASTM D395 Method B）で15%以下の圧縮永久歪を達成し、長時間の圧縮後も元の厚さの85%を回復します。標準シリコーンは通常30%を超え、永久変形と蒸気バイパスを引き起こします。
蒸気および酸性食品接触向けポリマーマトリックス設計
業務用炊飯器は、pHが4.0（トマトベースのスープ）から8.5（アルカリ性の米とぎ水）まで変動する環境を生み出します。シリコーンマトリックスは、高温下で水によるポリマー鎖の切断である加水分解に耐性を持つ必要があります。
熱老化データ（ASTM D573）
| 老化条件 | 引張強度保持率（ZHX-980） | 引張強度保持率（標準シリコーン） |
|---|---|---|
| 1000h / 200℃ | 92% | 70% |
| 2000h / 200℃ | 85% | 55% |
| 1000h / 250℃ | 78% | 40% |
当社の湖南工場での実績として、東南アジアの大手業務用厨房OEMが48トレー炊飯器向けに12種類のシリコーン配合を試験しました。ZHX-980シリーズのみが、0.15 MPaの内圧で0.5%未満の蒸気漏れで8000回の開閉サイクルに合格しました。標準シリコーンの故障モードは常に同じで、3000サイクル後に圧縮永久歪が40%を超え、ヒンジ側に2～3 mmの隙間が生じました。
押出公差と断面形状
当社のシリコーンシリーズは、断面寸法の成形公差が±0.15 mm（ISO 3601 Class B相当）のカスタム押出プロファイルを含みます。幅6.0 mm × 深さ4.5 mmの炊飯器蓋溝には、1.2 mmのインターフェアランスを持つ長方形バルブプロファイルを供給します。これにより、室温で0.3～0.5 mmの圧縮を確保し、エラストマーの熱膨張係数（2.5 × 10⁻⁴ /℃）により120℃では0.6～0.8 mmに拡大します。
耐油性、耐酸性、耐アルカリ性の定量評価
業務用炊飯器は油ベースのスープや酸性マリネも扱います。当社はISO 1817に従って液浸試験を実施しています。
| 浸漬媒体（70h / 100℃） | 体積変化率（%）— ZHX-980 | 体積変化率（%）— 標準シリコーン |
|---|---|---|
| 10% 酢酸 | +1.8 | +4.2 |
| 10% NaOH | +1.2 | +3.5 |
| 10% H₂SO₄ | +0.9 | +2.8 |
| コーン油 | +3.0 | +6.5 |
| 5% NaCl溶液 | +0.5 | +1.8 |
低膨潤（< 3%）は、ガスケットが溝から押し出されたり軟化したりせず、調理サイクル全体にわたってシール力を維持することを意味します。
一貫性のための製造プロセス管理
ZHX-980の全バッチは、残留揮発性シロキサンを除去するために200℃で4時間のポストキュア加硫を受けます。この工程は食品接触規制（FDA 21 CFR 177.2600、EU 1935/2004）への適合に重要です。その後、押出プロファイル1メートルあたり3点でデュロメータを測定し、最大許容偏差は±2 Shore Aとしています。
熱サイクル後の寸法安定性
完成したガスケットを50回の熱サイクル（25℃ → 200℃ → 25℃）にかけ、長さ変化を測定します。当社のシリコーンプロファイルは0.5%未満の収縮率を示します。これにより、キャビネットシールや大型スチーマーで一般的な故障箇所である、蓋のコーナー継ぎ目からのガスケットの剥離を防ぎます。
よくある質問
カスタム炊飯器用シリコーンシールストリップの最小発注数量（MOQ）は？
標準色（白、半透明、グレー）の場合、MOQはプロファイルデザインあたり500メートルです。カスタム色（Pantone指定）の場合、MOQは1000メートルです。総注文数が最小数量を満たしていれば、複数のダイロットに分割可能です。
OEM注文の標準リードタイムは？
金型（押出ダイ）製作は7～10営業日です。金型承認後の生産リードタイムは、5000メートルまでの注文で15～20営業日です。大規模注文（10,000メートル以上）は25～30営業日かかります。
保持可能な押出公差は？
断面寸法：10 mm以下の部分は±0.15 mm、10～20 mmの部分は±0.20 mm、全体の幅/高さは±0.30 mm。切断長公差：500 mm以下は±0.5 mm、500 mm超は±1.0 mm。
ストリップはどのように輸出用に梱包されますか？
各プロファイルは、内径100 mmまたは150 mmの段ボールリールに、ポリエチレンフィルムを挟んで巻き付けられ、密着を防止します。リールは輸出用カートン（1カートン最大20 kg）または重量リール用の木箱に梱包されます。お客様の品番、ロットコード、Shore A値を記載したカスタムラベルが標準仕様です。
認定テスト用のサンプルは提供していますか？
はい。無料サンプル（プロファイルあたり最大3メートル）を着払いで提供しています。カスタムコンパウンドや新規金型の場合、サンプル製作に5～7営業日かかります。また、完全な炊飯器組み立てテスト用に、材料費のみで50メートルのパイロットランも提供しています。
OEM統合のための技術サポート
当社のエンジニアリングチームは、お客様の蓋溝形状を検討し、クランプ力と熱膨張に基づいて最適なプロファイル形状（中空バルブ、ソリッドD形状、リップシール）を推奨します。ドアシールストリップやWPCプロファイルにも、同じFEAベースの設計アプローチを適用しています。
| 炊飯器蓋推奨プロファイル | 断面（mm） | インターフェアランス（mm） | クランプ力（N/m） |
|---|---|---|---|
| 中空バルブ（丸型） | 6.0 × 4.5 | 0.3 – 0.5 | 8 – 12 |
| 中空バルブ（楕円型） | 7.0 × 5.0 | 0.4 – 0.6 | 10 – 15 |
| ソリッドD形状 | 5.0 × 3.5 | 0.2 – 0.4 | 15 – 20 |
| リップシール | 4.0 × 6.0 | 0.5 – 0.8 | 5 – 8 |
溝寸法、使用温度、予想サイクル数を記載したCAD図面（STEPまたはIGES形式）を送付いただければ、24時間以内の見積もりと材料推奨を提供いたします。
