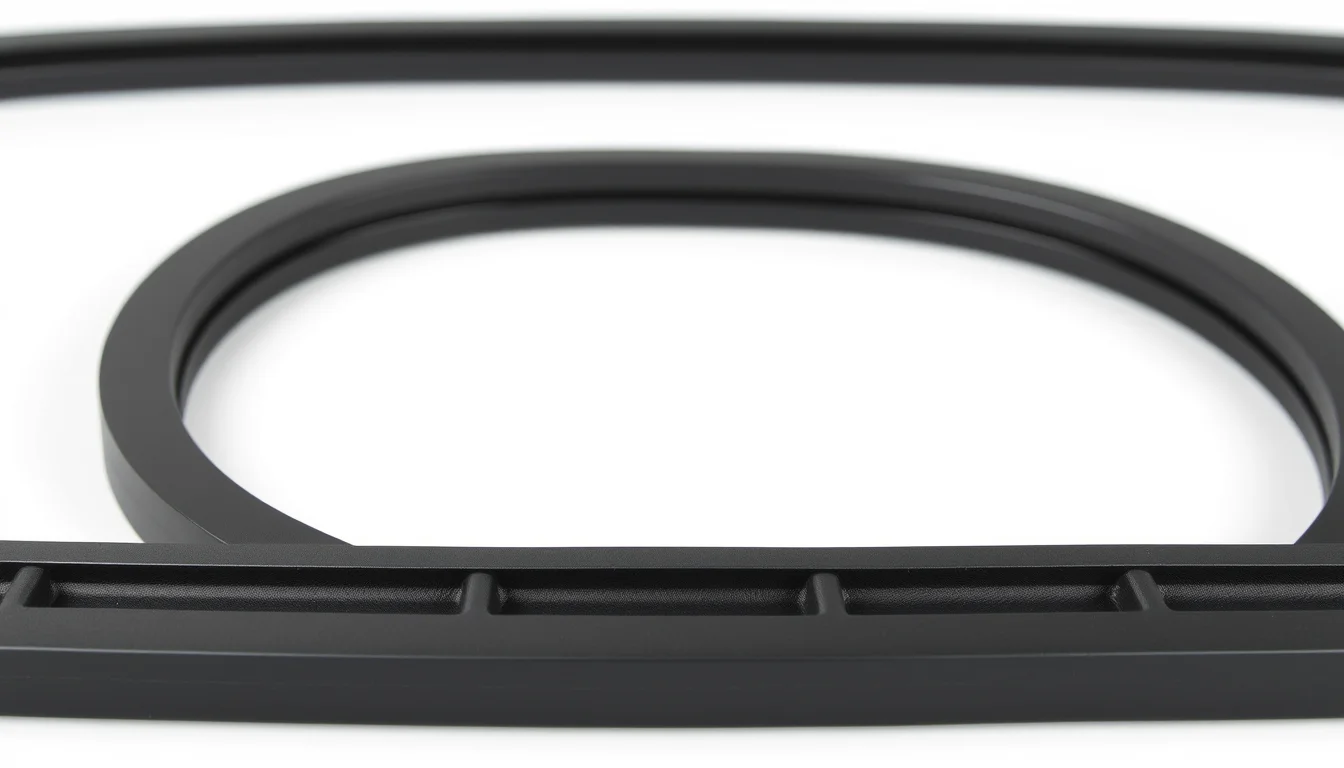

태양광 패널 프레임 EPDM 가스켓 | OEM 제조 및 대량 공급

태양광 패널 프레임 EPDM 가스켓 조달 시 결정적 사양 기준

태양광 패널 프레임 EPDM 가스켓 조달에서 결정적인 사양 기준은 인장강도 ≥10 MPa, 100°C에서 70시간 후 압축영구줄음 ≤25%, 120°C에서 1,000시간 열노화 후 신율 ≥80% 유지입니다. 본 문서는 ASTM 및 ISO 시험 방법을 기준으로 EPDM을 실리콘, TPV, PVC/NBR 블렌드와 비교하며, 해외 구매 담당자가 입고 검사 데이터와 대조 검증할 수 있도록 합니다.

태양광 프레임 밀봉용 소재 비교 매트릭스

기계적·열적 기초 데이터

다음 값은 프레임형 태양광 모듈 가장자리 밀봉에 사용되는 비발포(고무 밀도) 프로파일의 일반적인 생산 범위를 나타냅니다. 모든 인장 데이터는 ASTM D412, 압축영구줄음은 ASTM D395 Method B, 열노화는 ASTM D573에 따릅니다.

물성	EPDM (과산화물 경화)	실리콘 (VMQ)	TPV (PP/EPDM)	PVC/NBR 블렌드
쇼어 A 경도 범위	60–80	40–70	65–85	60–75
인장강도, MPa	10–14	6–9	6–9	7–10
파단 신율, %	300–450	250–400	350–500	200–350
압축영구줄음, 100°C 70h, %	18–25	15–25	35–50	30–45
연속 사용 온도, °C	-40 ~ +150	-60 ~ +200	-40 ~ +120	-20 ~ +90
열노화 유지율, 120°C 1,000h, 인장 %	≥80	≥85	≤60	≤50
내오존성, 50 pphm, 40°C, 200h	균열 없음	균열 없음	약간 균열	심한 균열
내산성 (ISO 1817, 10% H₂SO₄, 7일)	부피 팽윤 ≤5%	부피 팽윤 ≤3%	팽윤 8–15%	팽윤 15–25%
내알칼리성 (10% NaOH, 7일)	부피 팽윤 ≤4%	부피 팽윤 ≤3%	팽윤 10–18%	팽윤 12–22%
상대 소재 원가 지수	1.0	2.8–3.5	0.9	0.6

EPDM의 장점은 최고 온도가 아닙니다 — 그 부분에서는 실리콘이 우수합니다 — 유틸리티 규모 PV의 일반적인 25년 현장 노출 기간 동안 압축영구줄음, 내오존성, 원가의 균형입니다. TPV와 PVC/NBR 블렌드는 고조사량 설치에서 두 번의 여름 열 사이클 후 압축영구줄음 기준을 충족하지 못합니다.

압축영구줄음이 프레임 씰 수명을 좌우하는 이유

태양광 패널 프레임 가스켓은 연속 압축 하에 있는 정적 씰입니다. 파괴 모드는 인장 파단이 아니라 고분자 매트릭스가 이완되면서 밀봉력이 손실되는 것입니다. 70h/100°C에서 30%를 초과하는 압축영구줄음은 IEC 61215 습열 시험 등가 조건에서 8–12년 내 프레임 모서리에 눈에 띄는 틈 형성과 상관관계가 있습니다. 조밀한 가황 곡선(배치 간 t90 ±8% 이내)을 가진 과산화물 경화 EPDM은 18–25% 범위의 줄음 값을 유지하며, 이는 85°C/85% RH에서 Arrhenius 방법론에 따라 외삽할 때 25년 사용 예측에 해당합니다.

저가 압출에서 여전히 흔한 황 경화 EPDM 시스템은 일반적으로 30–40% 줄음을 보이며, 초기 인장 수치가 유사하더라도 프레임 밀봉에는 권장되지 않습니다. 구매자는 소재 데이터시트에 경화 시스템 공개를 요청해야 합니다.

환경 저항성: 산, 알칼리, 오존

실제 설치에서의 화학적 노출

태양광 프레임은 산성비(pH 4.5–5.5), 알칼리성 세정제(pH 10–12), 고UV 지역의 대기 중 오존에 노출됩니다. 7일간 ISO 1817 침지 시험에서 EPDM은 10% H₂SO₄와 10% NaOH 모두에서 부피 팽윤 5% 미만을 보이며, 이는 PVC/NBR보다 한 자릿수 우수합니다. 실리콘은 내화학성이 약간 더 우수하지만 소재 원가가 3배이고 인장강도가 낮아, 얇은 밀봉 립을 가진 프로파일에 중요합니다.

오존 및 UV 노화

50 pphm, 40°C, 200h에서 ASTM D1149 오존 시험은 적절한 노화방지제 투입량을 가진 EPDM에서 균열이 전혀 발생하지 않습니다. EPDM 고분자 매트릭스의 포화 주쇄는 본질적으로 내오존성이 있으며, 배합 위험은 파라핀 오일이나 EPDM 등급 카본 블랙의 과소 투입입니다. 구매 담당자는 ≥2000h QUV-B313 노출에서 인장 유지율 손실 ≤10%로 평가된 UV 안정화 패키지를 요구해야 합니다.

압출 공차 및 프로파일 설계 한계

치수 능력

태양광 프레임 가스켓은 일반적으로 고무 밀도 EPDM 본체와 스펀지 밀봉 벌브로 구성된 공압출 또는 이중 경도 프로파일입니다. ISO 3302-1 Class E2/E3에 따른 달성 가능한 압출 공차:

치수 유형	표준 공차	정밀 공차
단면, mm	±0.15	±0.08
벽 두께, mm	±0.10	±0.05
절단 길이, mm	±1.0	±0.5
모서리 마이터 각도	±1.5°	±0.5°

공압출 및 인서트 접합

프레임 가스켓은 종종 EPDM을 알루미늄 또는 강성 TPV 캐리어에 접합합니다. 접합 강도 목표는 내부 시험 기준 필 강도 ≥2.5 N/mm입니다. 25년 내구성을 위해서는 가황 접합(접착제 아님)이 필요하며, 접착제 접합 프로파일은 습열 사이클에서 박리됩니다.

후난 공장 경험에 따르면, 중동의 2022년 유틸리티 규모 프로젝트에서 18개월 후 현장 샘플을 회수한 결과, 당사 과산화물 경화 EPDM 프레임 가스켓은 압축영구줄음 12%를 보인 반면 동일 설치에서 경쟁사 황 경화 프로파일은 38%를 보였습니다. 차이는 전적으로 경화 시스템과 카본 블랙 투입량이었습니다 — 두 프로파일 모두 동일한 입고 인장 시험 11 MPa를 통과했습니다. 이것이 당사가 현재 모든 RFQ에서 경화 시스템 공개를 요구하는 이유입니다.

난연성 및 규정 준수 고려사항

UL 94 및 IEC 61730

옥상 장착 PV는 시스템 분류에 따라 프레임 가스켓이 UL 94 V-0 또는 최소 V-2를 충족해야 합니다. 표준 EPDM은 가연성(UL 94 HB)입니다. ATH 또는 삼산화안티몬을 사용한 난연 EPDM 배합은 1.5mm 두께에서 V-0를 달성하지만, 인장강도가 8–10 MPa로 떨어지고 압축영구줄음이 3–5% 포인트 상승하는 트레이드오프가 있습니다. 구매 담당자는 화재 등급과 씰 수명을 비교 검토해야 합니다.

실리콘은 V-0를 더 쉽게 달성하지만 원가가 높습니다. UL 94가 의무화되지 않은 지상 장착 유틸리티 어레이의 경우 표준 EPDM이 최적의 원가-성능 선택입니다.

소싱 및 품질 검증 체크리스트

입고 검사 프로토콜

해외 구매자는 배치별로 인장강도(ASTM D412), 압축영구줄음(ASTM D395), 경도(ISO 7619-1), 밀도를 요구해야 합니다. 1,000시간 열노화 데이터(ASTM D573)는 배치별이 아닌 품질 인증 시 요청하십시오. 내오존성(ASTM D1149) 및 ISO 1817 화학 침지는 연간 재검증해야 합니다.

공급업체 자격 신호

• 과산화물 경화 시스템 서면 공개
• 요청 시 t90 및 레올로지 곡선 제공
• 컴파운드 로트까지 배치 추적성
• UL 94 및 IEC 61215 습열에 대한 제3자 시험 성적서(SGS, TÜV)

동일 BOM의 보완 프로파일에 대해서는 인클로저 용도용 도어 밀봉 스트립 및 캐비닛 씰을, 고온 성능이 우선인 경우 실리콘 시리즈를 참조하십시오. 당사의 WPC 프로파일은 장착 및 트림 인터페이스를 담당합니다.

자주 묻는 질문

태양광 패널 프레임 EPDM 가스켓의 MOQ는 얼마입니까?

표준 MOQ는 기존 금형의 경우 5,000미터, 신규 프로파일 개발의 경우 10,000미터입니다. 시험 주문의 경우 금형 상각 프리미엄을 적용하여 1,000미터 품질 인증 런을 수락합니다. 단일 컨테이너로 출하되는 다중 프로파일 주문의 경우 MOQ가 축소됩니다.

대량 공급의 리드타임은 얼마입니까?

생산 리드타임은 도면 승인 및 컴파운드 확인 후 18–25일입니다. 신규 프로파일의 경우 금형 제작에 12–18일이 추가됩니다. 기존 금형을 사용한 반복 주문은 15–20일에 출하됩니다. 항공 화물 샘플은 PO 후 5일 이내에 발송됩니다.

어떤 압출 공차를 유지할 수 있습니까?

표준 공차는 ISO 3302-1 Class E2에 따라 단면 ±0.15mm, 벽 두께 ±0.10mm입니다. 정밀 프로파일은 각각 ±0.08mm 및 ±0.05mm를 유지합니다. 절단 길이 공차는 표준 ±1.0mm, 정밀 ±0.5mm입니다. 공차 능력은 금형 제작 전 DFM 검토에서 확인됩니다.

가스켓은 수출용으로 어떻게 포장됩니까?

프로파일은 50m 또는 100m 롤로 권취되고 이형 필름이 사이에 삽입되며, PE 백에 포장되어 팔레트 위 골판지 상자에 담깁니다. 절단 길이 제품은 묶음 및 스트랩 처리됩니다. 컨테이너 적재는 20ft 및 40ft HQ에 최적화됩니다. 구매자 사양에 따른 맞춤 라벨링 및 바코드가 가능합니다.

샘플 정책은 무엇입니까?

기존 프로파일 최대 2미터의 무료 샘플은 5일 이내에 발송되며, 운임은 구매자가 부담합니다. 맞춤 프로파일 샘플은 금형 약정이 필요하며, 샘플 비용은 10,000미터 이상 첫 생산 주문에서 공제됩니다. 신규 프로파일의 샘플 리드타임은 금형 포함 15–20일입니다.

사양 요약

파라미터	목표 사양
소재	과산화물 경화 EPDM, 고무 밀도 또는 스펀지
쇼어 A 경도	60–80
인장강도	≥10 MPa (ASTM D412)
파단 신율	≥300%
압축영구줄음	≤25% (100°C 70h, ASTM D395)
열노화	인장 유지율 ≥80%, 120°C 1,000h
내오존성	균열 없음, 50 pphm, 40°C, 200h
사용 온도	-40°C ~ +150°C
압출 공차	±0.15mm 표준 / ±0.08mm 정밀
난연 등급	UL 94 HB 표준 / V-0 선택
절단 길이 공차	±1.0mm 표준 / ±0.5mm 정밀

CAD 도면을 보내주시면 24시간 내에 견적을 드립니다.
